Listrik Dinamis terkadang agak membingungkan, tetapi  bisa dipahami dengan memahami konsep awalnya, karena di sini kita akan langsung menerapkannya ke soal Ujian sekolah, Sebelum mulai kita latihan dulu yuks, siapa tau kalian sudah sangat paham dengan listrik dinamis dan magnet. Pada akhir Quiz juga ada pembahasannya ya, coba dilihat guys, kalau masih tidak mengerti langsung tanya di Live Chjat saja ya.

1

Believe in yourself

See your result

---

Created on February 28, 2023 By sec

Listrik Dinamis dan Magnet Kelas 9

Buah nangka buah kedongdong, kenalan dong 😀

1 / 14

Perhatikan rangkaian listrik berikut! Jika bola lampu C diputus, maka….

bola lampu A dan B menyala, bola lampu D padam

bola lampu A dan D menyala, bola lampu B padam

bola lampu A dan B padam, bola lampu D menyala

bola lampu A dan D padam, bola lampu B menyala

Jawaban = B

Pembahasan
karena lampu a dan d masih dialiri listrik sedangkan lampu b padam karena tidak di aliri listrik karena alirannya terputus

2 / 14

Pada rangkaian listrik  lampu L1, L2, L3, dan L4 adalah sama. Pernyataan yang benar untuk rangkaian tersebut adalah:

Jika saklar saklar S3 ditutup, maka hanya lampu L1 dan L2 yang menyala.

Jika saklar S1 dan S3 ditutup, maka lampu L1 dan L2 menyala.

Jika saklar S2 dan S3 ditutup, maka hanya lampu L3 dan L4 menyala.

Jika saklar S2 dan S3 ditutup, maka hanya lampu L1 dan L2 menyala.

Jawaban = A

Jika saklar saklar S3 ditutup, maka hanya lampu L1 dan L2 yang menyala.
Jika saklar S1 dan S3 ditutup, maka HANYA lampu L1 yang menyala.
Jika saklar S2 dan S3 ditutup, maka SEMUA lampu menyala.

3 / 14

Jika transformator pada gambar merupakan transforrnator ideal, besar tegangan listrik yang terjadi pada lampu adalah ....

720 v

55 V

880 V

500 V

Diketahui
Vp = 220 Volt
Np = 400 lilitan

Ns = 100 lilitan
Vs = ? ( tegangan pada lampu)

Vp/Vs = Np/Ns
220/ Vs = 400/100
220/Vs = 4
220/4 = Vs
55 = Vs

tegangan pada lampu = 55 Volt

4 / 14

Sebuah trafo digunakan untuk menaikkan tegangan AC dari 12 V menjadi 120 V. Hitunglah kuat arus primer, jika kuat arus sekunder 0,6 A dan hitunglah jumlah lilitan sekunder, jika jumlah lilitan primer 300.

6,5 A ; Ns = 3000

6 A ; Ns = 3000

6,5 A ; Ns = 3500

Diketahui:

Vp = 12 V

Is = 0,6 A

Vs = 120 V

Np = 300

Ditanya: I_P = ... ? dan Ns= ... ?

Jawab:

Vp/Vs = Is/Ip

Ip = (Vs/Vp) x Is

Ip = (120 V/12 V) x 0,6 A

Ip = 6 A

Vp/Vs = Np/Ns

Ns = (Vs/Vp) x Ns

Ns = (120 V/12 V) x 300

Ns = 3000

5 / 14

Perbandingan jumlah lilitan kumparan primer dan sekunder sebuah trafo adalah 10:1. Kumparan primer trafo dihubungkan dengan sumber tegangan 220 V dengan arus 0,50 A. Berapakah tegangan output trafo?

22 V

20 V

22,5 V

Dari soal diketahui, Np:Ns = 10:1, Vp: 220 V, dan Ip: 0,5 A.

Vp:Vs = Np:Ns -> Vs = Ns/Np Vp = 1/10 (220) = 22 V.

6 / 14

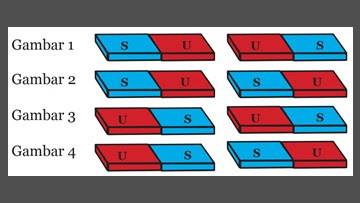

Perhatikan gambar berikut :

Menentukan gaya tolak menolak pada dua kutub magnet

Dari keempat gambar tersebut yang menunjukkan jika dua magnet didekatkan akan tolak menolak adalah gambar....

1 dan 4

1,2,3 dan 4

1 dan 3

ika ada dua magnet didekatkan dengan kutub yang sama maka akan saling tolak menolak. Namun bila didekatkan dengan kutub-kutub berbeda maka akan saling tarik menarik.

• Gambar 1 kutub utara didekatkan dengan kutub utara maka kedua magnet akan tolak menolak.
• Gambar 2 kutub utara didekatkan dengan kutub selatan maka kedua magnet akan tarik menarik
• Gambar 3 kutub selatan didekatkan dengan kutub utara, maka kedua magnet saling tarik menarik
• Gambar 4 kutub selatan didekatkan dengan kutub selatan maka kedua magnet akan saling tolak menolak

7 / 14

Magnet berikut ini yang bekerja dengan memanfaatkan medan magnet bumi adalah....

Magnet U

Magnet ladam

Magnet jarum

Ketika menjawab soal seperti ini kamu sebaiknya langsung ingat alat yang bekerja dengan memanfaatkan magnet bumi. Alat tersebut adalah kompas yang biasa dipakai untuk menunjukkan arah. Pada kompas terdapat bagian yang berbentuk seperti jarum dan selalu menghadap arah utara. Bagian itu merupakan magnet yang berukuran kecil dan ringan. Karena bentuknya seperti jarum maka dinamakan magnet jarum.

8 / 14

Sebutkan beberapa cara yang biasa digunakan untuk membuat magnet tanpa penjelasan!

penggosokan, induksi, memotong sebuah magnet, arus listrik / elektromagnet

penggosokan, induksi, memukul magnet arus listrik / elektromagnet

membakar, induksi, memotong sebuah magnet, arus listrik / elektromagnet

9 / 14

Sebuah rumah memasang 5 lampu 20 watt dan menyala 12 jam sehari, 2 lampu 60 watt menyala 5 jam sehari, sebuah kulkas 125 watt menyala 24 jam sehari, pesawat TV 200 watt menyala 6 jam sehari dan sebuah setrika listrik 250 watt yang dipakai 2 jam sehari. Jika tarif  listrik adalah Rp 750 / kwh, perkirakan biaya listrik rumah tersebut dalam satu hari, satu minggu (7 hari) dan satu bulan (30 hari)!

Rp 4.875 ; Rp 34.125 ; 147. 250

Rp 4.875 ; Rp 34.125 ; 146. 250

Rp 4.875 ; Rp 35.125 ; 146. 250

Cara menghitung tarif listrik :
Pola:
(watt alat)x(jumlah alat)x(lama pemakaian)

Lampu → 20 watt x 5 x 12 jam = 1200 wh
Lampu → 60 watt x 2 x 5 jam = 600 wh
Kulkas → 125 watt x 1 x 24 jam = 3000 wh
TV 200 → watt x 1 x 6 jam = 1200 wh
Setrika → 250 watt x `1 x 2 jam = 500 wh
---------------------------------------- +
Energi dipakai dalam sehari = 6500 wh = 6,5 kwh
Tarif listrik dalam satu hari = Rp 750 x 6,5 = Rp 4875
Tarif listrik dalam satu minggu = Rp 4875 x 7 = Rp 34125
Tarif listrik dalam satu bulan = Rp 4875 x 30 = 146250

10 / 14

Sebuah rangkaian listrik arus searah terdiri dari sebuah baterai 12 volt, dan tiga buah hambatan masing-masing:
R₁ = 40 Ω
R₂ = 60 Ω
R₃ = 6 Ω

Tentukan:
a) hambatan total pada rangkaian
b) kuat arus rangkaian (I)
c) kuat arus pada hambatan R₁
d) kuat arus pada hambatan R₂
e) apakah I_total, I₁ dan I₂ memenuhi hukum kirchoff arus?

30 Ω , 0,4 A, 0,24 A, 0,16 A, 0,40 A (sesuai point b)

30 Ω , 0,4 A, 0,24 A, 0,16 A, 0,42 A (tidak sesuai point b)

30 Ω , 0,4 A, 0,245A, 0,16 A, 0,40 A (sesuai point b)

a) seperti nomor 12, adik akan mendapatkan jawaban R_total= 30 Ω
b) Kuat arus rangkaian
I = 12 volt / 30 Ω
I = 0,4 A
c) kuat arus pada hambatan R₁
I₁ = I_total x (^R₂ / (R₁ + R₂)
I₁ = 0,4 x (⁶⁰ / (40 + 60)
I₁ = 0,4 x (⁶⁰ / (100) = 0,24 A
d) kuat arus pada hambatan R₂ I₂ = I_total x (^R₁ / (R₁ + R₂) I₂ = 0,4 x (⁴⁰ / (40 + 60)
I₂ = 0,4 x (⁴⁰ / (100) = 0,16 A
e) apakah I_total, I₁ dan I₂ memenuhi hukum kirchoff arus?
Menurut hukum kirchoff arus,
ΣI_masuk = ΣI_keluar
Jadi jumlah I₁ dan I₂ harus sama dengan I_total = 0,4 A
I_total = I₁ + I₂
I_total = 0,24 + 0,16 = 0,40 A, sesuai hasil perhitungan point b diatas.

11 / 14

Sebuah rangkaian terdiri dari sebuah sumber tegangan dan sebuah hambatan seperti ditunjukan gambar berikut!

Tentukan:
a) kuat arus I
b) tegangan jepit AB

4/3 Ampere dan 11,50 volt

4/3 Ampere dan 11,33 volt

3/4 Ampere dan 11,33 volt

a) Berbeda dengan nomor 14, soal ini pada baterai terdapat hambatan dalam yaitu r, sehingga untuk mencari kuat arus rangkaian

I = ε / R + r
I = 12 / (8,5 + 0,5)
I = 12 / 9
I = 4/3 Ampere

b) Tegangan antara titik A dan B bisa ditemukan melalui 2 cara, yaitu
pertama V_AB = I x R = (4/3) x 8,5 = 11,33 volt
kedua V_AB = ε − I x r = 12 − (4/3)x(0,5) = 11,33 volt

12 / 14

Dari rangkaian hambatan berikut R₁ = 10 Ω
R₂ = 9 Ω
R₃ = 18 Ω
Tentukan hambatan pengganti antara titik A dan B!

16 Ω

26 Ω

10 Ω

Rangkaian campuran, selesaikan paralel antara R₂ dan R₃ terlebih dahulu
1/ R_p = 1/R₂ + 1/R₃
1/ R_p = 1/9 + 1/18
1/ R_p = 2/18 + 1/18
1/ R_p = 3/18
R_p = 18/3 = 6 Ω

Hasil ini kemudian diserikan dengan R₁
R_t = 10 + 6 = 16 Ω

13 / 14

Perhatikan gambar berikut

Tentukan hambatan pengganti antara titik A dan B jika R₁, R₂ dan R₃ berturut-turut besarnya adalah 5 Ω, 10 Ω dan 15 Ω!

15 Ω

25 Ω

30 Ω

Rangkaian diatas adalah tersusun seri, sehingga hambatan penggantinya adalah:

R_t = R₁ + R₂ + R₃
= 5 + 10 + 15
= 30 Ω

14 / 14

Dalam waktu dua menit arus listrik sebesar 2 A mengalir sepanjang kawat penghantar. Tentukan:
a) muatan yang berpindah
b) jumlah elektron

240 C dan 1,5 x 10pangkat 21 buah elektron

240 C dan 1,4 x 10pangkat 21 buah elektron

250 C dan 1,5 x 10pangkat 21 buah elektron

Hubungan kuat arus listrik, muatan listrik dan waktu adalah:
I = ^Q / t
Q = I x t

Dengan demikian :
a) Q = I x t
Q = 2 x 120
Q = 240 Coulomb

b) menentukan jumlah elektron dalam muatan
n = ^Q/Q_e
dimana:
n = jumlah elektron

Q_e = muatan satu elektron (1,6 x 10⁻¹⁹ Coulomb)
Q = muatan yang akan dihitung jumlah elektronnya

sehingga:

n = ^Q/Q_e
n = 240 / (1,6 x 10⁻¹⁹)
n = 150 x 10¹⁹
n = 1,5 x 10²¹ buah elektron

Your score is

The average score is 64%

LinkedIn Facebook VKontakte

0%

Restart quiz

Nah, sekarang kita mari kita bahas soal-soal lainnya

Listrik Dinamis – Hubungan Coloumb (C), Kuat arus (I) dan tegangan (V)

• Muatan sebesar 360 C mengalir dalam 1 jam dalam suatu rangkaian. Tentukan Kuat arus rangkaian listrik tersebut!

Pembahasan

I = Q/t
I = 360 coulomb / 3600  sekon
I = 0,1  Ampere

• Dalam waktu dua menit arus listrik sebesar 2 A mengalir sepanjang kawat penghantar. Tentukan:
  a) muatan yang berpindah
  b) jumlah elektron

Pembahasan

Hubungan kuat arus listrik, muatan listrik dan waktu adalah:

I = Q / t
Q = I x t

Dengan demikian :
a) Q = I x t
Q = 2 x 120
Q = 240 Coulomb

b) menentukan jumlah elektron dalam muatan
n = Q/Qe
dimana:
n = jumlah elektron

Qe = muatan satu elektron (1,6 x 10−19 Coulomb)
Q = muatan yang akan dihitung jumlah elektronnya

sehingga:

n = Q/Qe
n = 240 / (1,6 x 10−19)
n = 150 x 1019
n = 1,5 x 1021 buah elektron

Listrik DInamis – Trafo

Salah satu soal yang sering keluar  adalah Trafo, nah coba lihat video YouTube di bawah ini,

Dari video diatas dapat kita pahami secara sederhana bahwa persamaan dasar dari trafo adalah :

Vp / Ns = Vp / Vs = Is / Ip , dimana :

Ip = kuat arus kumparan primer (A)
Is= kuat arus kumparan sekunder (A)
Vp = tegangan kumparan primer (V)
Vs = tegangan kumparan sekunder (V)
Np = jumlah lilitan kumparan primer
Ns = jumlah lilitan kumparan sekunder

Nah, di sini kita tinggal teliti mengerjakan, seperti teliti dalam hal satuan, apa yang ditanya dan lainnya, berikut ini contoh dan soalnya guys 😉

• Apabila jumlah lilitan kumparan N1 = 100 lilitan dan N2 = 250 lilitan, tegangan V2 adalah….

A. 100 Volt
B. 150 Volt
C. 200 Volt
D. 250 Volt

Nah, tergantung gambarnya juga ya, tetapi kita bisa menjawab seperti ini :

1. Cari terlebih dahulu apa yang diketahui agar teliti 😀 , ini dia :
   Tegangan primer = Vp = V1 = 40 Volt
   Kumparan primer = Np = N1 = 100 lilitan
   Kumparan sekunder = Ns = N2 = 250 lilitan
   Ditanya : Tegangan sekunder = Vs = V2
2. Nah, setelah itu baru jawabannya, jangan lupa tulis rumus dulu agar tidak gagal fokus 😀
3. Ini dia guys : Rumus transformator : Vs / Ns = Vp / Np , maka :

Tegangan sekunder : Vs / Ns = Vp / Np

Vs / 250 = 40 / 100 Vs / 250 = 4 / 10

Vs / 250 = 0,4

Vs = (0,4)(250)

Vs = 100 Volt

Jawaban yang tepat jadinya A

Setelah itu pada listrik dinamis ini ada juga soal yang bertipe rangkaian listrik loch, misalnya contoh soal di bawah ini :

• Suatu pemanas listrik memiliki hambatan 25 ohm dihubungkan dengan sumber tegangan 250 volt dan bekerja selama 24 jam, maka:
  1.Berapa arus yang mengalir dalam pemanas
  2.Berapa daya pemanas
  3.jika tarif listrik Rp. 50,00/kWh, berapa biayanya

Nah, begini ceritanya guys :

1. Rumus kua arus itu kan  I = V/R maka Kuat arus (I) nya = 250/25 = 10 A
2. Nah, Coba kita lihat dayanya ya, rumus Daya (P) = V.I ;maka Daya( P) adalah  250.10 = 2500 Watt = 2,5 kWatt
3. Untuk mencari biaya, kita kalikan saja kWatt, jam dengan rupiah per kWh nya yaitu= 2,5 x 24 x Rp50,00 = Rp3.000,00

Listrik Dinamis – Rangkaian Listrik

Selain itu ada juga soal-soal yang berhubungan dengan rangkaian, biasanya ada gambar-gambar gitu kan, oke kita lihat dulu video di bawah ini :

Nah setelah melihat video diatas, tentunya kami berharap kakak-kakak tambah mengerti ya, kalau belum langsung saja ke hotline kami yang ada di lampiran (attachment), biar tambah mengerti coba kita lihat contoh-contoh soal beserta cara mengerjakannya di bawah ini, langsung saja kita mulai ya 😉

Soal dibawah ini bersumber dari  = http://fisikastudycenter.com/fisika-x-sma/7-rangkaian-listrik-dinamis

• Dua buah baterai dengan ggl masing-masing 3 volt dan hambatan dalam 0,5 Ω disusun paralel dengan gambar seperti di bawah ini

Hambatan luar R = 1,5 Ω . Tentukan besar kuat arus listrik yang mengalir pada rangkaian!

Cara Menjawabnya :

Dua buah bateri disusun paralel. Ggl total dari baterai identik yang disusun paralel akan sama dengan ggl salah satu baterai: E = 3 volt, nah sementara itu hambatan dalam penggantinya bisa kita cari dengan cara:

1/r = 1/0,5 + 1/0,5

1/r = 2/0,5

r = 0,5 /2 = 0,25 Ω

Kalau sudah seperti ini, rangkaian ekivalennya jadi seperti di bawah ini guys,

Kuat Arusnya  jadi I = V / R (hambatan Luar) + r (hambatan dalam)

Maka :

I = 3 : (0,25 +1,5)

I = 3 : 1,75 = 1,71 A

Sekarang bagaimana kalau soalnya menjadi seperti di bawah ini :

Dari gambar rangkaian di atas besar kuat arus rangkaian adalah…..

(UN Fisika 2013)

Cara menjawabnya

1. Cari dulu total sumber tegangannya 12 volt + 12 volt = 24 volt.
2. Lalu total hambatannya 2 Ω + 3 Ω + 3Ω = 8 Ω
3. Nah, kalau seperti ini, jadi kuat arus rangkaiannya 24 volt : 8 Ω = 3 A

Kelihatan bedanya kan guys, di website ini kalian juga bisa foto soal-soal yang kalian tidak mengerti ke hotline kami, pantau terus website ini ya, karena nanti akan ada latihan online  khusus untuk materi ini, tulis di kolom komentar tanggapan, masukan ataupun kritikan kalian biar yang buat tambah semangat melanjutkannya 😀 , gunakan attachment untuk memperkaya pemahaman kalian guys, see you 😉
